本技术涉及卷烟包装加工领域，更具体地，本技术涉及一种真空镀铝内衬纸包装盒折叠设备。

背景技术：

1、在烟草生产过程中，需要对生产好的烟支进行包装，包装时需要将排列好的烟组放置进铝箔纸内衬中，而铝箔纸在折叠前是铝箔纸卷，内衬需要经过送纸、裁切、折叠的工序，才能形成折叠好的铝箔纸内衬。

2、但是铝箔纸具有含铝量高、不易降解的问题，在使用成本和环境污染上表现不佳。与铝箔纸相比，真空镀铝内衬纸具有含铝量低，能够在自然环境下降解的优点，但是在折叠过程中，现有的折叠工艺一般采用导杆移动进行折叠。但是在折叠真空镀铝内衬纸时，采用导杆折叠容易导致真空镀铝内衬纸反弹，折叠成品率低。

技术实现思路

1、本实用新型克服了现有技术的不足，提供一种真空镀铝内衬纸包装盒折叠设备，以期望可以解决真空镀铝内衬纸折叠易反弹的问题。

2、为解决上述的技术问题，本实用新型采用以下技术方案：

3、一种真空镀铝内衬纸包装盒折叠设备，包括，u型折叠组件、侧边折叠组件、前端折叠组件；

4、所述u型折叠组件包括，模盒、往复运动组件、推杆，所述模盒内部中空，顶部为方形，模盒安装于往复运动组件上；

5、所述推杆设置于模盒通道对应位置，所述推杆能够推入抽离模盒通道；

6、所述侧边折叠组件包括，传输带、底角折叠器、下长边折叠器、上长边折叠器；

7、所述底角折叠器设置于传输带两侧，底角折叠器与传输带接触侧边头部具有倾斜口；

8、所述下长边折叠器、上长边折叠器设置于底角折叠器后部，位于传输带两侧，所述下长边折叠器、上长边折叠器与传输带接触侧边头部具有倾斜口；

9、所述前端折叠组件包括，往复模盒、侧向折叠器、上下折叠器；

10、所述往复模盒位于侧边折叠组件传输带尾部，所述侧向折叠器设置于往复模盒两侧，所述上下折叠器设置于往复模盒上下两侧；

11、所述侧向折叠器包括侧边往复装置、侧边折叠指；

12、所述上下折叠器包括上下往复装置、上下折叠指。

13、通过u型折叠组件、侧边折叠组件、前端折叠组件，能够对真空镀铝内衬纸包装盒进行折叠加工，在侧边折叠组件部分，通过底角折叠器、下长边折叠器、上长边折叠器特定的形状边，使得真空镀铝纸在输送过程中产生挤压完成真空镀铝纸烟包的折叠动作。

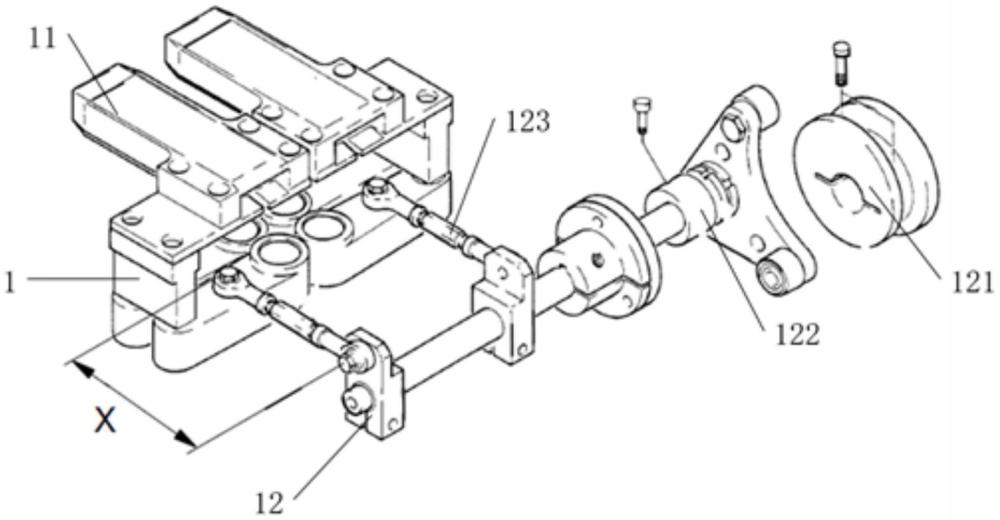

14、进一步的技术方案为，所述往复运动组件包括，凸轮、摆杆、连接杆；

15、所述凸轮与摆杆抵接，所述摆杆与连接杆连接，所述连接杆与模盒连接。

16、凸轮带动摆杆，摆杆带动连接杆，使连接杆和模盒形成前后往复运动。

17、更进一步的技术方案为，所述往复模盒包括气动夹紧装置，所述气动夹紧装置安装于往复模盒内。

18、更进一步的技术方案为，侧边往复装置、上下往复装置为凸轮，所述侧边往复装置与侧边折叠指抵接，所述上下往复装置与上下折叠指抵接。

19、更进一步的技术方案为，所述模盒有2个；

20、所述侧边折叠组件有2个，位于两个侧边折叠组件中间的底角折叠器、下长边折叠器、上长边折叠器为两个侧边折叠组件公用；

21、所述前端折叠组件有2个。

22、增加模盒、侧边折叠组和前端折叠组件能够一次性完成两个真空镀铝内衬纸包装盒的折叠，并且，位于两个侧边折叠组件中间的底角折叠器、下长边折叠器、上长边折叠器为两个侧边折叠组件公用，能够提高设备效用。

23、与现有技术相比，本实用新型至少具有以下有益效果：本实用新型通过u型折叠组件、侧边折叠组件、前端折叠组件对真空镀铝内衬纸包装盒进行折叠加工，特别是在侧边折叠组件部分，并未使用折叠指进行折叠，而是通过底角折叠器、下长边折叠器、上长边折叠器特定的形状边，使得真空镀铝纸在输送过程中产生挤压完成真空镀铝纸烟包的折叠动作，该折叠设备能够克服现有折叠设备采用导杆折叠容易导致真空镀铝内衬纸反弹的问题。

技术特征：

1.一种真空镀铝内衬纸包装盒折叠设备，其特征在于，包括，u型折叠组件、侧边折叠组件、前端折叠组件；

2.如权利要求1所述的一种真空镀铝内衬纸包装盒折叠设备，其特征在于，所述往复运动组件包括，凸轮、摆杆、连接杆；

3.如权利要求1所述的一种真空镀铝内衬纸包装盒折叠设备，其特征在于，所述往复模盒包括气动夹紧装置，所述气动夹紧装置安装于往复模盒内。

4.如权利要求1所述的一种真空镀铝内衬纸包装盒折叠设备，其特征在于，侧边往复装置、上下往复装置为凸轮，所述侧边往复装置与侧边折叠指抵接，所述上下往复装置与上下折叠指抵接。

5.如权利要求1所述的一种真空镀铝内衬纸包装盒折叠设备，其特征在于，所述模盒有2个；

技术总结

本技术公开了一种真空镀铝内衬纸包装盒折叠设备，包括，U型折叠组件、侧边折叠组件、前端折叠组件。本技术通过U型折叠组件、侧边折叠组件、前端折叠组件对真空镀铝内衬纸包装盒进行折叠加工，特别是在侧边折叠组件部分，并未使用折叠指进行折叠，而是通过底角折叠器、下长边折叠器、上长边折叠器特定的形状边，使得真空镀铝纸在输送过程中产生挤压完成铝箔纸烟包的折叠动作，该折叠设备能够克服现有折叠设备采用导杆折叠容易导致真空镀铝内衬纸反弹的问题。

技术研发人员：龙亮,丁岩,韩劲,薄立朗,代怡,刘世忠,蒋雪超,赵骏,游海洋,冯毅,廖晓宁,陈雪梅

受保护的技术使用者：四川中烟工业有限责任公司

技术研发日：20231116

技术公布日：2024/5/16
