本发明属于服装包装领域，具体地说是一种伸缩式服装包装盒。

背景技术：

随着人们生活质量的提高，对着装的要求也随之提高，家中衣柜堆积满满仍限制不了人们对喜欢服装的购买欲望，而人们在购买服装时都会配送服装包装盒，传统的服装包装盒大多会在衣服取用后便被人们丢弃，这即造成了材料浪费又会为后期的垃圾处理造成困扰，而购买的服装放置不当造成的褶皱还会影响衣服的美观。

技术实现要素：

本发明提供一种伸缩式服装包装盒，用以解决现有技术中的缺陷。

本发明通过以下技术方案予以实现：

一种伸缩式服装包装盒，包括顶面开口的箱体，箱体的上方设有能与之接触配合的盖板，箱体的顶面开设有数个竖向的第一螺孔，第一螺孔的内部分别设有螺杆，螺杆分别与对应的第一螺孔螺纹配合，盖板的底面开设有数个第二盲孔，第一盲孔分别与第一螺孔一一对应，盖板的内部设有空腔，第二盲孔的顶端均与空腔的底面连通，螺杆的顶部分别穿过对应的第二盲孔轴承连接空腔的顶部内壁，螺杆的外周分别固定连接链轮的内圈，各链轮依次通过链条连接传动，盖板的顶面开设有一个与空腔相通的第三透孔，第三透孔与第二盲孔共中心线，第三透孔内设有驱动杆，驱动杆的底端固定连接对应螺杆的顶端，驱动杆的顶端穿过第三透孔，并位于盖板的上方，箱体的两侧外壁分别开设有l型的第一凹槽和水平的第二凹槽，第一凹槽分别位于对应第二凹槽的上方，第一凹槽的内壁中部开设有l形的第一透槽，第二凹槽的内壁中部开设有水平的第二透槽，箱体的内部设有两个横向的上下分布的压杆，第一凹槽内分别设有第一锁止装置，上侧的压杆的两端分别穿过第一透槽，且分别固定连接邻近的第一锁止装置的侧壁，第二凹槽内分别设有第二锁止装置，下侧的压杆两端分别穿过第二透槽，且分别固定连接邻近的第二锁止装置的侧壁，盖板的底面中部开设有t形的第三凹槽，第三凹槽的前部和底部分别与盖板的外部空间相通，第三凹槽的内部设有数个滑动配合的第三滑块，第三滑块的底面中部固定安装挂环，第三凹槽的前端内壁分别开设有两个横向的第三盲孔，第三盲孔内部分别设有滑动配合的限位装置。

如上所述的一种伸缩式服装包装盒，所述的第一锁止装置分别由第一滑块、两个第一拨杆、两个第一插杆、两个第一弹簧组成，上侧的压杆的两端分别固定连接邻近的第一滑块的侧壁，两个第一滑块的前面、后面分别开设有共中心线的第一盲孔，两个第一盲孔的内部分别设有第一插杆，两个第一插杆相向的一端分别固定连接第一弹簧的一端，两个第一弹簧的另一端分别固定连接对应的第一盲孔内壁，两个第一滑块背向的一面分别第三透槽，第三透槽与第一盲孔一一对应，两个第三透槽的内部分别与对应的第一盲孔的内部相通，两个第一拨杆的一端分别穿过对应的第三透槽，且固定连接对应的第一插杆相向的一端外周，第一凹槽的竖向槽的底部前、后内壁分别开设有共中心线的第一插孔，两个第一插杆相背的一端能分别与对应的第一插孔活动配合。

如上所述的一种伸缩式服装包装盒，所述的第二锁止装置分别由第二滑块、两个第二拨杆、两个第二插杆、两个第二弹簧组成，下侧的压杆的两端分别固定连接邻近的第二滑块的侧壁，第二滑块的顶面、底面分别开设有共中心线的第四盲孔，两个第四盲孔的内部分别设有第二插杆，两个第二插杆的一端分别固定连接第二弹簧的一端，两个第二弹簧的另一端分别固定连接对应的第四盲孔内壁，两个第二滑块相背的一面分别开第四透槽，第四透槽与第四盲孔一一对应，第四透槽的内部分别与对应的第四盲孔的内部相通，两个第二拨杆的一端分别穿过对应的第四透槽，且分别固定连接相向的第二插杆的一端外周，第二凹槽的底部内壁分别开设有共中心线的第二插孔，两个第二插杆相背的一端能分别与对应的第二插孔活动配合。

如上所述的一种伸缩式服装包装盒，所述限位装置由两个第四滑块、两个阻挡板、两个第三拨杆、两个第三弹簧组成，两个第三弹簧相背一端分别固定连接第三盲孔的内壁，两个第三弹簧相向的一端分别固定连接第四滑块相背的一端，两个第四滑块相向的一端分别固定连接阻挡板相背的一端，两个阻挡版相向的一端外周分别固定连接邻近的第三拨杆的后端，两个第三拨杆均位于第三凹槽内。

如上所述的一种伸缩式服装包装盒，所述的驱动杆的顶部外周固定连接手轮的内圈。

如上所述的一种伸缩式服装包装盒，所述的箱体的前、后面中部设有箱子手柄。

本发明的优点是：本发明旨在克服现有技术中的不足，设计了一种可伸缩重复使用的用于轻薄服装的包装盒，当操作人员需存放轻薄服装时，操作人员控制驱动杆转动，驱动杆带动对应的螺杆沿其螺纹旋向向上转动、螺杆带动对应的链轮转动，链轮带动与之配合的链条运动，链条带动剩余的链轮转动，剩余链轮分别带动对应的螺杆转动，各螺杆分别沿对应的第一螺孔向上转动，各螺杆同时带动盖板背向箱体运动至需要的高度或传动装置最高处，随后操作人员将轻薄服装通过衣架撑好后挂入挂环内，操作人员控制驱动杆反转，驱动盖带动对应的螺杆反转，螺杆带动对应的链轮反转，链轮通过链条带动剩余链轮反转，剩余链轮分别带动对应的螺杆反转，各螺杆分别沿对应的第一螺孔向下转动，各螺杆同时带动盖板再次朝向箱体运动，当盖板运动到轻薄服装的底部与箱体的底面内壁接触时，操作人员控制第二锁止装置从第二凹槽的前端运动到其后端并锁止，即下侧的压杆压紧轻薄服装的底部，当盖板底面与箱体的顶面贴合后，操作人员先控制第一锁止装置沿第一凹槽的顶部后端运动到第一凹槽的前端，即轻薄服装上部在上侧的压杆推力作用下抚顺，随后操作人员控制第一锁止装置沿第一凹槽的顶部运动到其底部并锁止，第一锁止装置带动上侧的压杆向下挤压轻薄服装，轻薄服装在挤压力、自身重力、衣架的拉力作用下最终平铺在箱体内，从而避免了轻薄服装存放不当导致褶皱的问题，上、下侧的压杆在锁止力的作用同时还限制轻薄服装的摆动，避免了服装收纳盒在搬运过程中因颠簸造成其内的轻薄服装散乱、褶皱，反之，当操作人员需要取出轻薄服装时，按上述步骤反向操作即可取出，从而实现了包装盒的重复使用，避免了浪费，并有利于保护环境，盖板与箱体之间通过螺杆还可以形成一个简易的衣架，通过增加第三滑块的数量可以悬挂晾晒、存放多件轻薄服装，有利于保持服装的干燥，使人们穿着的舒适感更好，一个包装盒同时存放多件轻薄服装，减小了服装存储的占地空间，且使服装搬运简便、快捷，实用性强。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

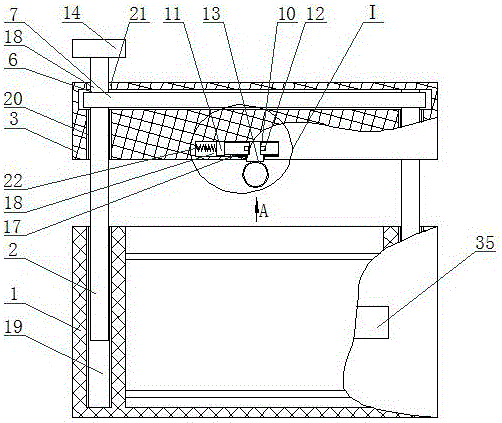

图1是本发明的结构示意图；图2是图1的左视图放大图；图3是图1的a向视图放大图；图4是图1的i局部放大图；图5是图2的ii局部放大图；图6是图2的iii局部放大图。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

一种伸缩式服装包装盒，如图所示，包括顶面开口的箱体1，箱体1的上方设有能与之接触配合的盖板3，箱体1与盖板3组成服装收纳盒，箱体1的顶面开设有数个竖向的第一螺孔19，第一螺孔19均匀的分布在箱体1的竖向中心线四周，第一螺孔19的内部分别设有螺杆2，螺杆2分别与对应的第一螺孔19螺纹配合，盖板3的底面开设有数个第二盲孔20，第一盲孔20分别与第一螺孔19一一对应，盖板3的内部设有空腔，第二盲孔20的顶端均与空腔的底面连通，螺杆2的顶部分别穿过对应的第二盲孔20轴承连接空腔的顶部内壁，螺杆2的顶部外周分别固定连接对应轴承的内圈，轴承的外圈分别固定连接空腔的内壁，螺杆2的外周分别固定连接链轮6的内圈，各链轮6的顶面平齐，且均位于空腔内，各链轮6依次通过链条7连接传动，盖板3的顶面开设有一个与空腔相通的第三透孔21，第三透孔21与第二盲孔20共中心线，第三透孔21内设有驱动杆18，驱动杆18的底端固定连接对应螺杆2的顶端，驱动杆18与对应螺杆2共轴线，驱动杆18的顶端穿过第三透孔21，并位于盖板3的上方，箱体1的两侧外壁分别开设有l型的第一凹槽4和水平的第二凹槽5，第一凹槽4分别位于对应第二凹槽5的上方，第一凹槽4也可为前端低于后端的斜向凹槽，第一凹槽4的内壁中部开设有l形的第一透槽15，第二凹槽5的内壁中部开设有水平的第二透槽16，第一透槽15使第一凹槽4与箱体1内部相通、第二透槽16使第二凹槽5与箱体1内部相通，箱体1的内部设有两个横向的上下分布的压杆，第一凹槽4内分别设有第一锁止装置，第一锁止装置能沿对应的第一凹槽4滑动，上侧的压杆的两端分别穿过第一透槽15，且分别固定连接邻近的第一锁止装置的侧壁，第二凹槽5内分别设有第二锁止装置，第二锁止装置能沿对应的第二凹槽5滑动，下侧的压杆两端分别穿过第二透槽16，且分别固定连接邻近的第二锁止装置的侧壁，盖板3的底面中部开设有t形的第三凹槽17，第三凹槽17的前部和底部分别与盖板3的外部空间相通，第三凹槽17的内部设有数个滑动配合的第三滑块13，第三滑块13的底面中部固定安装挂环，挂环用于承载挂衣架，第三凹槽17的前端内壁分别开设有两个横向的第三盲孔18，第三盲孔18内部分别设有滑动配合的限位装置。

本发明旨在克服现有技术中的不足，设计了一种可伸缩重复使用的用于轻薄服装（例如短袖、体恤、衬衣、西裤）的包装盒，当操作人员需存放轻薄服装时，操作人员控制驱动杆18转动，驱动杆18带动对应的螺杆2沿其螺纹旋向向上转动、螺杆2带动对应的链轮6转动，链轮6带动与之配合的链条7运动，链条7带动剩余的链轮6转动，剩余链轮6分别带动对应的螺杆2转动，各螺杆2分别沿对应的第一螺孔19向上转动，各螺杆2同时带动盖板3背向箱体1运动至需要的高度或传动装置最高处，随后操作人员将轻薄服装通过衣架撑好后挂入挂环内，操作人员控制驱动杆18反转，驱动盖18带动对应的螺杆2反转，螺杆2带动对应的链轮6反转，链轮6通过链条7带动剩余链轮6反转，剩余链轮6分别带动对应的螺杆2反转，各螺杆2分别沿对应的第一螺孔向下转动，各螺杆2同时带动盖板3再次朝向箱体1运动，当盖板3运动到轻薄服装的底部与箱体1的底面内壁接触时，操作人员控制第二锁止装置从第二凹槽5的前端运动到其后端并锁止，即下侧的压杆压紧轻薄服装的底部，当盖板底面与箱体1的顶面贴合后，操作人员先控制第一锁止装置沿第一凹槽4的顶部后端运动到第一凹槽4的前端，即轻薄服装上部在上侧的压杆推力作用下抚顺，随后操作人员控制第一锁止装置沿第一凹槽4的顶部运动到其底部并锁止，第一锁止装置带动上侧的压杆向下挤压轻薄服装，轻薄服装在挤压力、自身重力、衣架的拉力作用下最终平铺在箱体1内，从而避免了轻薄服装存放不当导致褶皱的问题，上、下侧的压杆在锁止力的作用同时还限制轻薄服装的摆动，避免了服装收纳盒在搬运过程中因颠簸造成其内的轻薄服装散乱、褶皱，反之，当操作人员需要取出轻薄服装时，按上述步骤反向操作即可取出，从而实现了包装盒的重复使用，避免了浪费，并有利于保护环境，盖板3与箱体1之间通过螺杆2还可以形成一个简易的衣架，通过增加第三滑块12的数量可以悬挂晾晒、存放多件轻薄服装，有利于保持服装的干燥，使人们穿着的舒适感更好，一个包装盒同时存放多件轻薄服装，减小了服装存储的占地空间，且使服装搬运简便、快捷，实用性强。

具体而言，如图5所示，本实施例所述的第一锁止装置分别由第一滑块8、两个第一拨杆23、两个第一插杆24、两个第一弹簧25组成，上侧的压杆的两端分别固定连接邻近的第一滑块8的侧壁，两个第一滑块8的前面、后面分别开设有共中心线的第一盲孔26，两个第一盲孔26的内部分别设有第一插杆24，第一插杆24能沿对应的第一盲孔26滑动，两个第一插杆24相向的一端分别固定连接第一弹簧25的一端，两个第一弹簧25的另一端分别固定连接对应的第一盲孔26内壁，两个第一滑块8背向的一面分别第三透槽27，第三透槽27与第一盲孔26一一对应，两个第三透槽27的内部分别与对应的第一盲孔26的内部相通，两个第一拨杆23的一端分别穿过对应的第三透槽27，且固定连接对应的第一插杆24相向的一端外周，第一拨杆23能分别沿对应的第三透槽27滑动，第一凹槽4的竖向槽的底部前、后内壁分别开设有共中心线的第一插孔28，两个第一插杆24相背的一端能分别与对应的第一插孔28活动配合，第一插杆24能沿对应的第一插孔28滑动。当操作人员需要收纳服装时，操作人员通过推动第一滑块8沿第一凹槽4滑动，第一滑块8带动上侧的压杆沿第一透槽15从后向前运动到第一凹槽4的前端，此时，服装上部在上侧的压杆推力作用下抚顺，随后，操作人员控制第一滑块8沿第一凹槽4从上向下运动到第一凹槽4的底部，服装在上侧的压杆的压力、自身重力的作用下最终平铺在箱体1内，与此同时，第一插杆24分别在对应的第一弹簧25的作用下插入第一插孔28内，从而起到了限位锁止压杆的目的，使上侧的压杆压住下侧的服装，避免了服装收纳盒在搬运过程中因颠簸造成其内的服装散乱、褶皱，即有利于节省整理衣服的时间，又有利于保护衣服的美观。

具体的，如图6所示，本实施例所述的第二锁止装置分别由第二滑块9、两个第二拨杆29、两个第二插杆30、两个第二弹簧31组成，下侧的压杆的两端分别固定连接邻近的第二滑块9的侧壁，第二滑块9的顶面、底面分别开设有共中心线的第四盲孔32，两个第四盲孔32的内部分别设有第二插杆30，第二插杆30能沿对应的第四盲孔32滑动，两个第二插杆30的一端分别固定连接第二弹簧31的一端，两个第二弹簧31的另一端分别固定连接对应的第四盲孔32内壁，两个第二滑块9相背的一面分别开第四透槽33，第四透槽33与第四盲孔32一一对应，第四透槽33的内部分别与对应的第四盲孔32的内部相通，两个第二拨杆29的一端分别穿过对应的第四透槽33，且分别固定连接相向的第二插杆30的一端外周，第二拨杆29能分别沿对应的第四透槽33滑动，第二凹槽5的底部内壁分别开设有共中心线的第二插孔34，两个第二插杆30相背的一端能分别与对应的第二插孔34活动配合，第二插杆30.能沿对应的第二插孔34滑动。当操作人员需要收纳服装时，操作人员推动第二滑块9带动下侧的压杆向第二凹槽5的后端运动，第二拨杆29在运动到第二凹槽5后端时分别在对应的第二弹簧31的作用下插入第二插孔34内，从而起到了限位锁锁止压杆的目的，使下侧的压杆压住与其接触的服装底部，避免了服装收纳盒在搬运过程中因颠簸造成其内的服装散乱、褶皱，节省了整理衣服的时间、保护了衣服的美观。

进一步的，如图4所示，本实施例所述限位装置由两个第四滑块11、两个阻挡板10、两个第三拨杆12、两个第三弹簧22组成，两个第三弹簧22相背一端分别固定连接第三盲孔18的内壁，两个第三弹簧22相向的一端分别固定连接第四滑块11相背的一端，两个第四滑块11相向的一端分别固定连接阻挡板10相背的一端，两个阻挡版10相向的一端外周分别固定连接邻近的第三拨杆12的后端，两个第三拨杆12均位于第三凹槽17内，两个第四滑块11、两个阻挡板10、两个第三拨杆12、两个第三弹簧22均对称的分布在第三凹槽17的纵向中心线两侧，第四滑块11、阻挡版10分别能沿对应的第三盲孔18滑动，第三拨杆12均能沿第三凹槽17滑动。当操作人员需增减第三滑块13时，背向的拨动第三拨杆12，第三拨杆12带动对应的阻挡板10背向运动，当阻挡板10之间的间距大于第三滑块13的最大横向长度时，操作人员即可手动的滑入或滑出第三滑块13，当增减完毕后，操作人员松开第三拨杆12，第三拨杆12在对应的第三弹簧22的弹力作用下的回到最初位置，即两阻挡板10之间的间距小于第三滑块13的最大横向长度，阻挡板10阻挡第三滑块13滑离第三凹槽17，限位装置在限位的同时，方便了第三滑块13的增减，操作简单、实用。

更进一步的，如图1所示，本实施例所述的驱动杆18的顶部外周固定连接手轮14的内圈。手轮14为操作人员操控驱动杆18转动提供着力点，使转动更加轻便、省力。

更进一步的，如图1所示，本实施例所述的箱体1的前、后面中部设有箱子手柄35。箱子手柄35为操作人员搬运箱体1提供着力点，使操作人员在搬运箱体1时轻松、省力。

最后应说明的是：以上实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。

技术特征：

1.一种伸缩式服装包装盒，其特征在于：包括顶面开口的箱体（1），箱体（1）的上方设有能与之接触配合的盖板（3），箱体（1）的顶面开设有数个竖向的第一螺孔（19），第一螺孔（19）的内部分别设有螺杆（2），螺杆（2）分别与对应的第一螺孔（19）螺纹配合，盖板（3）的底面开设有数个第二盲孔（20），第一盲孔（20）分别与第一螺孔（19）一一对应，盖板（3）的内部设有空腔，第二盲孔（20）的顶端均与空腔的底面连通，螺杆（2）的顶部分别穿过对应的第二盲孔（20）轴承连接空腔的顶部内壁，螺杆（2）的外周分别固定连接链轮（6）的内圈，各链轮（6）依次通过链条（7）连接传动，盖板（3）的顶面开设有一个与空腔相通的第三透孔（21），第三透孔（21）与第二盲孔（20）共中心线，第三透孔（21）内设有驱动杆（18），驱动杆（18）的底端固定连接对应螺杆（2）的顶端，驱动杆（18）的顶端穿过第三透孔（21），并位于盖板（3）的上方，箱体（1）的两侧外壁分别开设有l型的第一凹槽（4）和水平的第二凹槽（5），第一凹槽（4）分别位于对应第二凹槽（5）的上方，第一凹槽（4）的内壁中部开设有l形的第一透槽（15），第二凹槽（5）的内壁中部开设有水平的第二透槽（16），箱体（1）的内部设有两个横向的上下分布的压杆，第一凹槽（4）内分别设有第一锁止装置，上侧的压杆的两端分别穿过第一透槽（15），且分别固定连接邻近的第一锁止装置的侧壁，第二凹槽（5）内分别设有第二锁止装置，下侧的压杆两端分别穿过第二透槽（16），且分别固定连接邻近的第二锁止装置的侧壁，盖板（3）的底面中部开设有t形的第三凹槽（17），第三凹槽（17）的前部和底部分别与盖板（3）的外部空间相通，第三凹槽（17）的内部设有数个滑动配合的第三滑块（13），第三滑块（13）的底面中部固定安装挂环，第三凹槽（17）的前端内壁分别开设有两个横向的第三盲孔（18），第三盲孔（18）内部分别设有滑动配合的限位装置。

2.根据权利要求1所述的一种伸缩式服装包装盒，其特征在于：所述的第一锁止装置分别由第一滑块（8）、两个第一拨杆（23）、两个第一插杆（24）、两个第一弹簧（25）组成，上侧的压杆的两端分别固定连接邻近的第一滑块（8）的侧壁，两个第一滑块（8）的前面、后面分别开设有共中心线的第一盲孔（26），两个第一盲孔（26）的内部分别设有第一插杆（24），两个第一插杆（24）相向的一端分别固定连接第一弹簧（25）的一端，两个第一弹簧（25）的另一端分别固定连接对应的第一盲孔（26）内壁，两个第一滑块（8）背向的一面分别第三透槽（27），第三透槽（27）与第一盲孔（26）一一对应，两个第三透槽（27）的内部分别与对应的第一盲孔（26）的内部相通，两个第一拨杆（23）的一端分别穿过对应的第三透槽（27），且固定连接对应的第一插杆（24）相向的一端外周，第一凹槽（4）的竖向槽的底部前、后内壁分别开设有共中心线的第一插孔（28），两个第一插杆（24）相背的一端能分别与对应的第一插孔（28）活动配合。

3.根据权利要求1所述的一种伸缩式服装包装盒，其特征在于：所述的第二锁止装置分别由第二滑块（9）、两个第二拨杆（29）、两个第二插杆（30）、两个第二弹簧（31）组成，下侧的压杆的两端分别固定连接邻近的第二滑块（9）的侧壁，第二滑块（9）的顶面、底面分别开设有共中心线的第四盲孔（32），两个第四盲孔（32）的内部分别设有第二插杆（30），两个第二插杆（30）的一端分别固定连接第二弹簧（31）的一端，两个第二弹簧（31）的另一端分别固定连接对应的第四盲孔（32）内壁，两个第二滑块（9）相背的一面分别开第四透槽（33），第四透槽（33）与第四盲孔（32）一一对应，第四透槽（33）的内部分别与对应的第四盲孔（32）的内部相通，两个第二拨杆（29）的一端分别穿过对应的第四透槽（33），且分别固定连接相向的第二插杆（30）的一端外周，第二凹槽（5）的底部内壁分别开设有共中心线的第二插孔（34），两个第二插杆（30）相背的一端能分别与对应的第二插孔（34）活动配合。

4.根据权利要求1所述的一种伸缩式服装包装盒，其特征在于：所述限位装置由两个第四滑块（11）、两个阻挡板（10）、两个第三拨杆（12）、两个第三弹簧（22）组成，两个第三弹簧（22）相背一端分别固定连接第三盲孔（18）的内壁，两个第三弹簧（22）相向的一端分别固定连接第四滑块（11）相背的一端，两个第四滑块（11）相向的一端分别固定连接阻挡板（10）相背的一端，两个阻挡版（10）相向的一端外周分别固定连接邻近的第三拨杆（12）的后端，两个第三拨杆（12）均位于第三凹槽（17）内。

5.根据权利要求1所述的一种伸缩式服装包装盒，其特征在于：所述的驱动杆（18）的顶部外周固定连接手轮（14）的内圈。

6.根据权利要求1所述的一种伸缩式服装包装盒，其特征在于：所述的箱体（1）的前、后面中部设有箱子手柄（35）。

技术总结

一种伸缩式服装包装盒，包括顶面开口的箱体，箱体的上方设有能与之接触配合的盖板，箱体的顶面开设有数个竖向的第一螺孔，第一螺孔的内部分别设有螺杆，螺杆分别与对应的第一螺孔螺纹配合，盖板的底面开设有数个第二盲孔，第一盲孔分别与第一螺孔一一对应，盖板的内部设有空腔，第二盲孔的顶端均与空腔的底面连通。盖板与箱体之间通过螺杆还可以形成一个简易的衣架，通过增加第三滑块的数量可以悬挂晾晒、存放多件轻薄服装，有利于保持服装的干燥，使人们穿着的舒适感更好，一个包装盒同时存放多件轻薄服装，减小了服装存储的占地空间，且使服装搬运简便、快捷，实用性强。

技术研发人员：周美丽

受保护的技术使用者：山东工艺美术学院

技术研发日：2019.11.11

技术公布日：2020.05.01
