在整个印刷包装行业，彩盒包装是相对比较复杂的品类，因为设计、结构、形状、工艺不同，往往很多东西没有标准化流程。

今天，印刷家为大家整理了常见的彩盒包装单纸盒的结构设计，主要分为两大部分：管式包装盒和盘式包装盒。

管式包装结构设计

管式包装盒在日常包装形态中最为常见，大多数彩盒包装如：食品、药品、日常用品等都采用这种包装结构方式。其特点是在成型过程中， 盒盖和盒底都需要摇翼折叠组装（或粘接）固定或封口，而且大都为单体结构（展开结构为一整体），在盒体的侧面有粘口，纸盒基本形态为四边形，也可以在此基础上扩展为多边形。管式包装盒结构特征的区别主要体现在盖和底的组装方式上，下面就分别看一下管式包装盒不同的盒盖和盒底结构。

管式包装盒的盒盖结构

盒盖是装商品的入口，也是消费者拿取商品的出口，所以在结构设计上要求组装简便和开启方便，既保护商品又能满足特定包装的开启要求，比如多次开启或一次性防伪的开启方式。

管式包装盒盒盖的结构主要有以下几种方式。

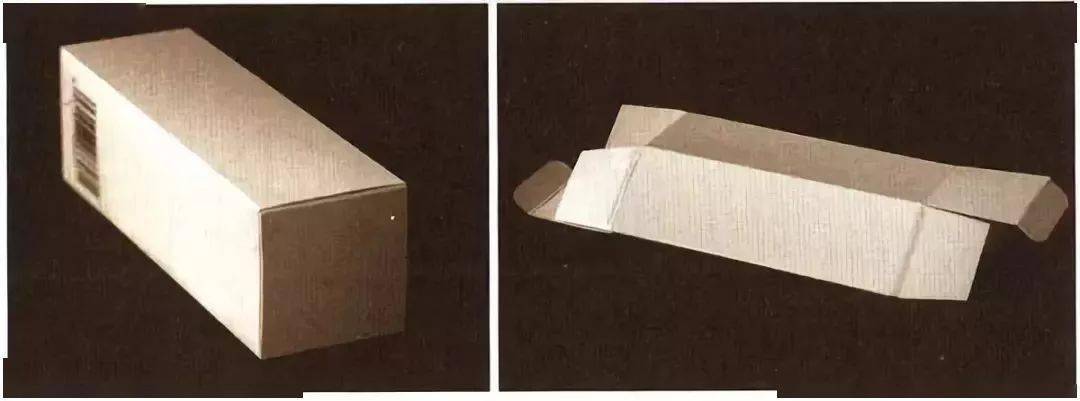

插入摇盖式

这种盒盖有3个摇盖部分，主盖有伸长出的插舌，以便插人盒体起到封闭作用。设计时应注意摇盖的咬合关系问题。这种盖在管式包装盒中应用最为广泛。

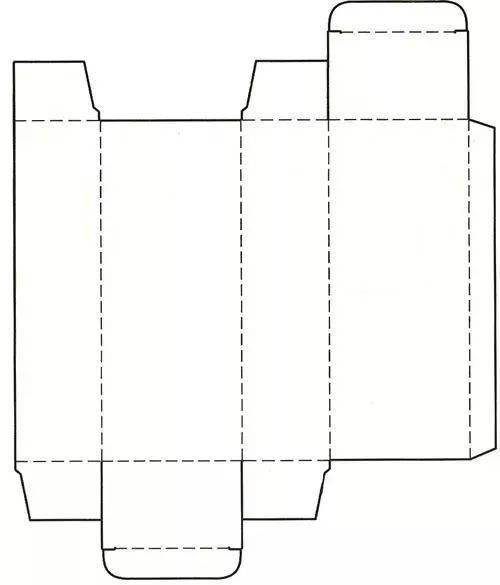

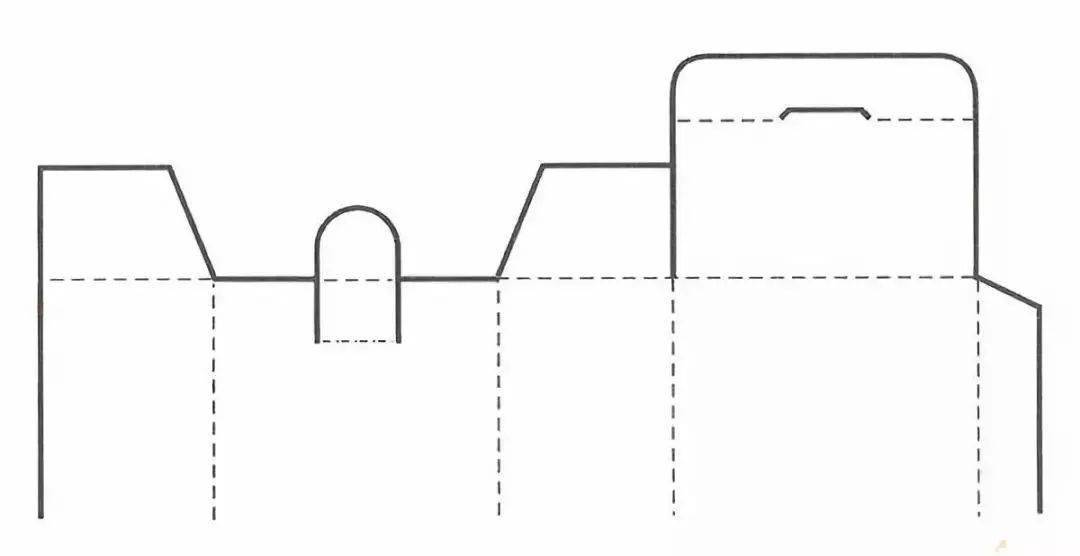

插入摇盖式盒盖结构展开图

锁口式

这种结构通过正背两个面的摇盖相互产生插接锁合，使封口比较牢固，但组装与开启稍有些麻烦。

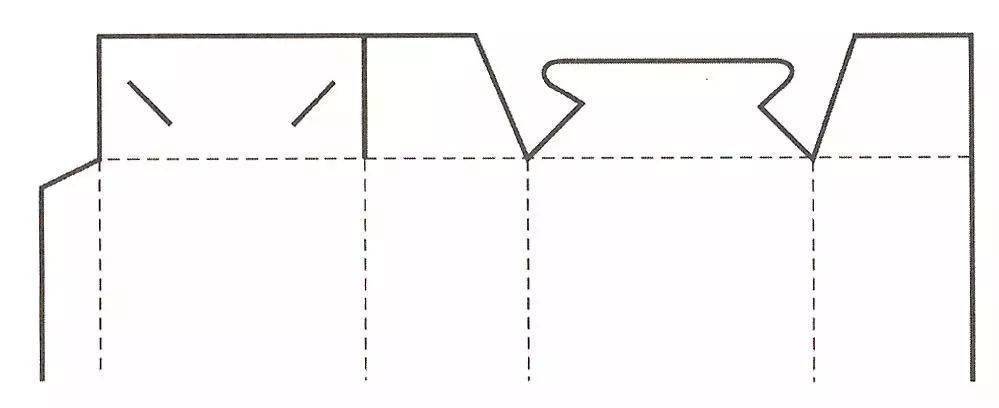

锁口式盒盖结构展开图

插锁式

插接与锁合相结合的一种方式，结构比插入摇盖式更牢固。

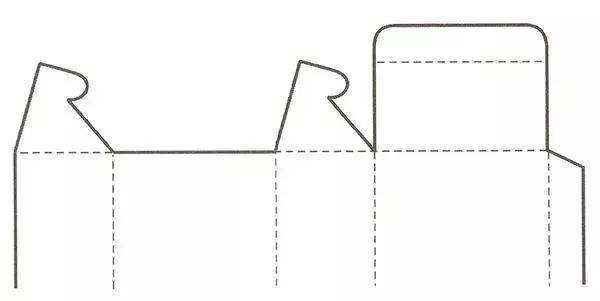

插锁式盒盖结构展开图

摇盖双保险插入式

这种结构使摇盖受到双重咬合，非常牢固，而且摇盖与盖舌的咬合口可以省去，更便于重复多次开启使用。

摇盖双保险插入盒盖结构展开图

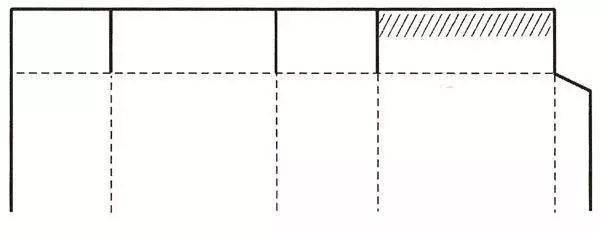

粘合封口式

这种粘合方法密封性好，适合自动化机器生产，但不能重复开启。主要适合于包装粉状、粒状的商品，如洗衣粉、谷类食品等，一旦拆开，无法重复使用。

粘合封口式盒盖结构展开图

一次性防伪式

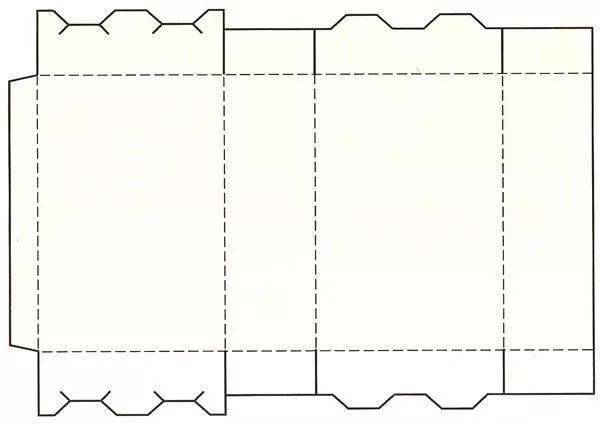

这种包装结构形式的特点是利用齿状裁切线，在费者开启包装的同时使包装结构得到破坏，防止出现有人再利用包装进行仿冒活动。

这种包装盒主要用于药品包装和一些小食品包装中，像胶卷包装/纸巾抽纸包装盒目前也都采用这种开启方式。

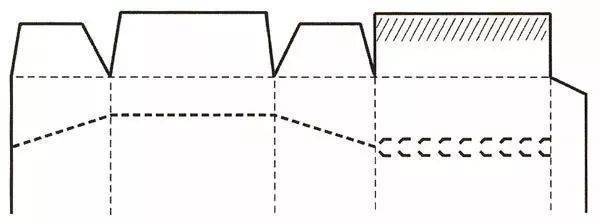

一次性防伪式式盒盖结构展开图

07

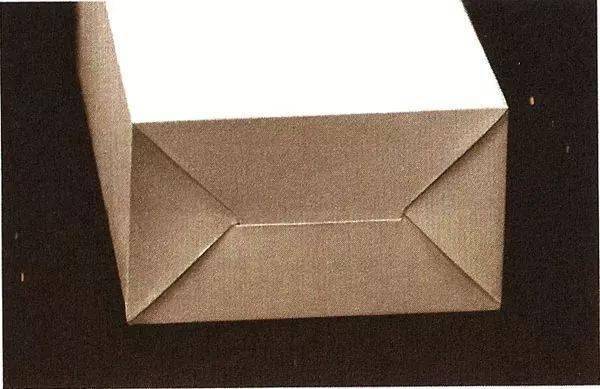

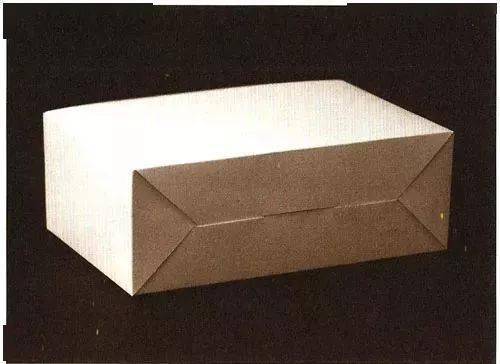

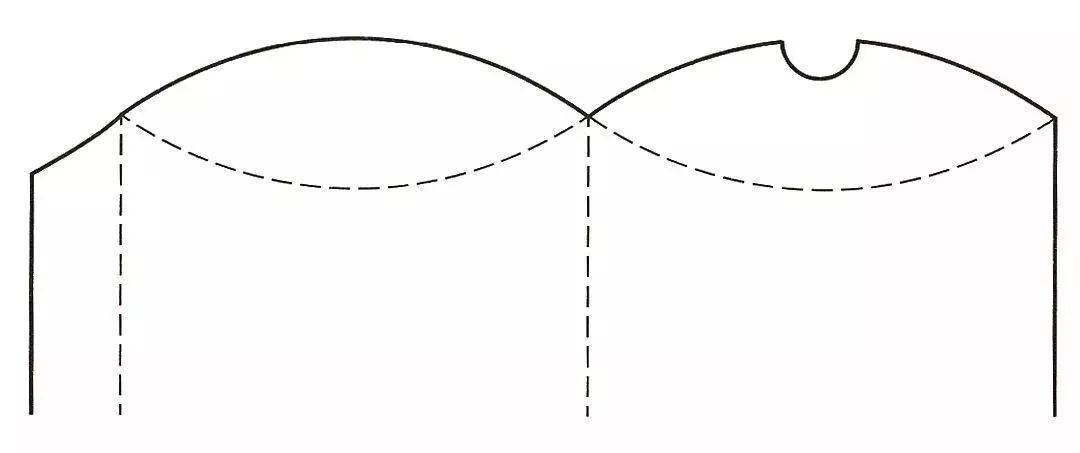

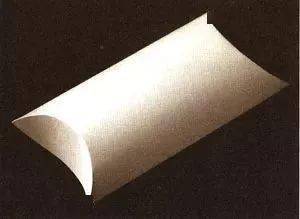

正揿封口式

利用纸张的耐折和韧性的特征，采用弧线的折线，揿下压翼就可以实现封口。这种结构组装、开启、使用都极为方便，而且最为省纸，造型也优美，适合用于小商品的包装。

正揿封口式盒盖结构展开图

08

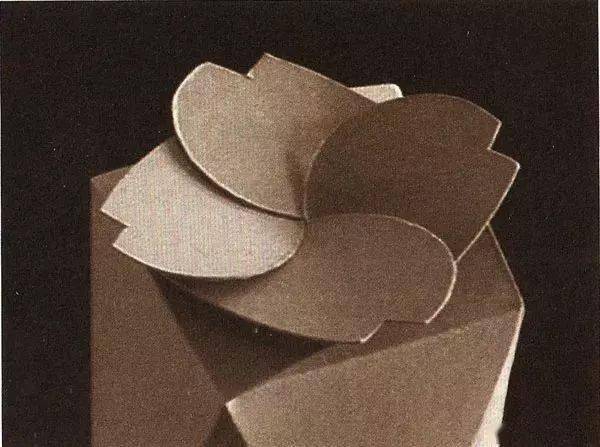

连续摇翼窝进式

这种锁合包装结构方式造型优美，极具装饰性，但手工组装和开启较麻烦，适合于礼品包装，应用于婚礼糖果包装盒，圣诞节礼品包装盒。

连续摇翼窝进式盒盖结构展开图

管式包装盒的盒底结构

盒底承受着商品的重量，因此强调牢固性。另外在装填商品时，无论是机器填装还是手工填装，结构简单和组装方便是基本要求。

管式包装盒盒底主要有以下几种方式。

01

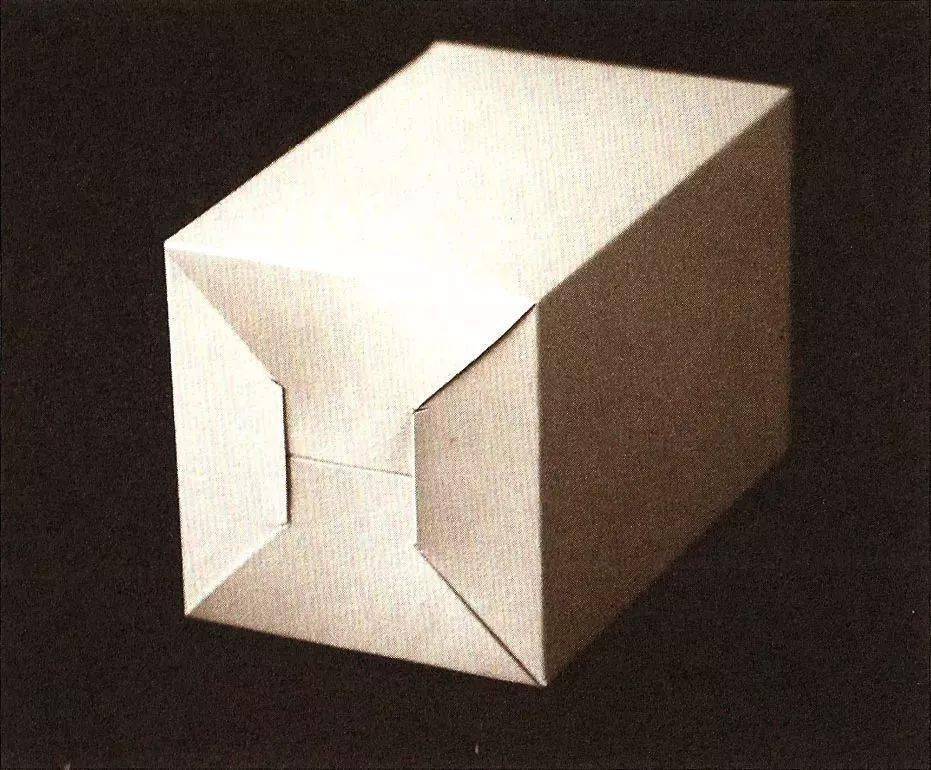

别插式自锁底

利用管式包装盒底部的4个摇翼部分，通过设计使它们相互产生咬合关系。这种咬合通过“别”和“插”两个步骤来完成，组装简便，有一定的承重能力，在管式包装盒中应用较为普遍。

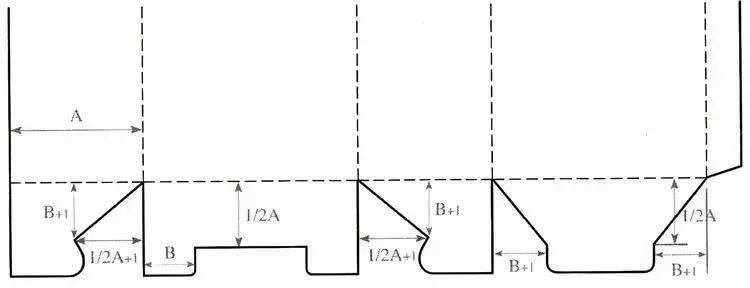

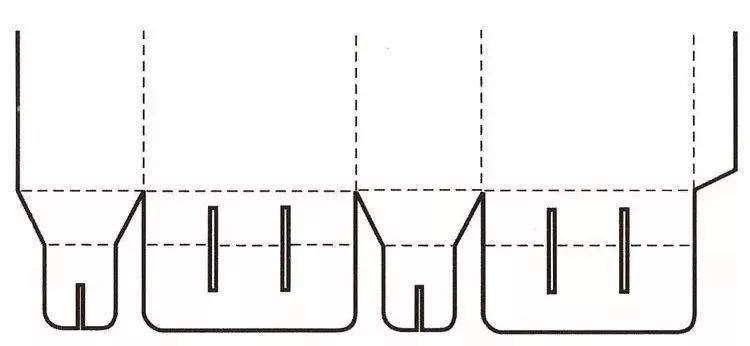

别插式自锁底结构展开图

02

自动锁底

自动锁底包装盒采用了预粘的加工方法，但粘接后仍然能够压平，使用时只要撑开盒体，盒底就会自动恢复锁合状态，使用极其方便，省时省工，并且具有良好的承重力，适合于自动化生产，一般承载高重量物品的包装设计选用此种设计结构。

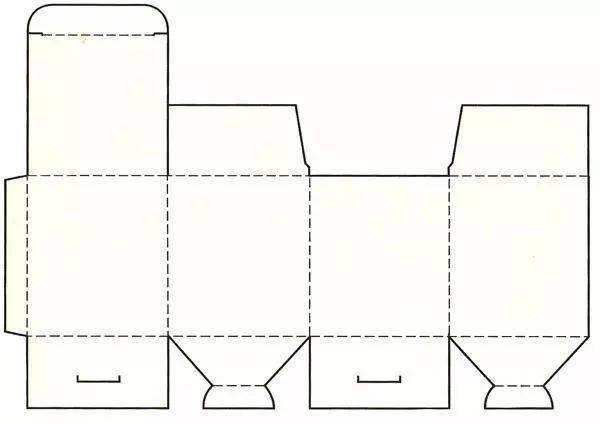

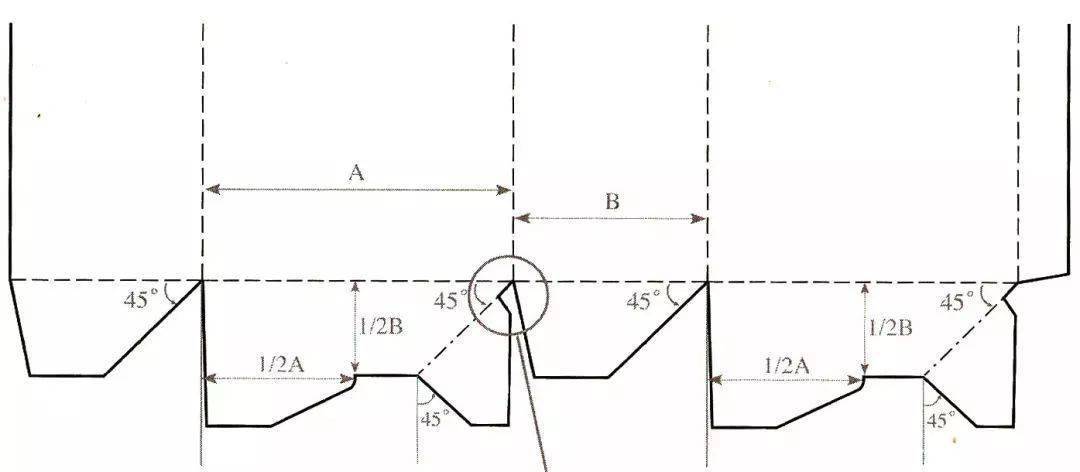

自动锁底结构展开图

03

摇盖双插口式封底

结构同摇盖插入式盒盖完全相同，这种设计结构使用简便，但承重力较弱，通常适合包装食品、文具、牙膏等小型或重量轻的商品，是最为普遍的包装盒设计结构。

摇盖双插口式封底结构展开图

04

间壁封底式

间壁封底式结构是将管式包装盒4个摇翼设计成具有间壁功能的结构，组装后在盒体内部会形成间壁，从而有效地分隔固定商品，起到良好的保护作用。其间壁与盒身为一体，可有效节省成本，而且这种包装盒结构抗压强度较高。

间壁封底式结构展开图

05

其他演变结构

根据以上常用的基本包装盒结构模型，还可以通过设计演变出其他的一些结构形式。

别插式结构展开图

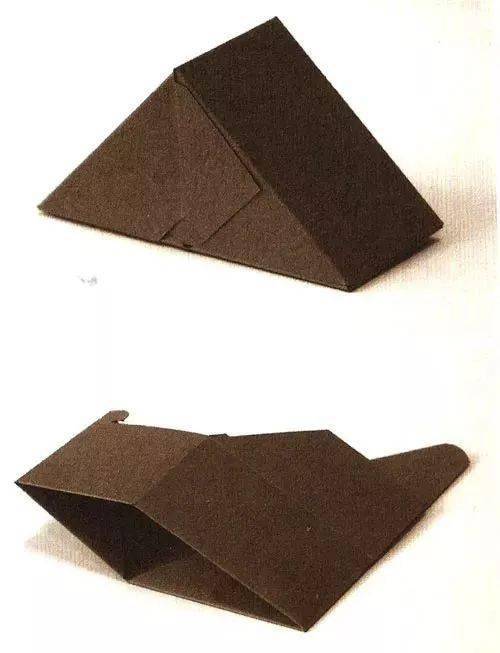

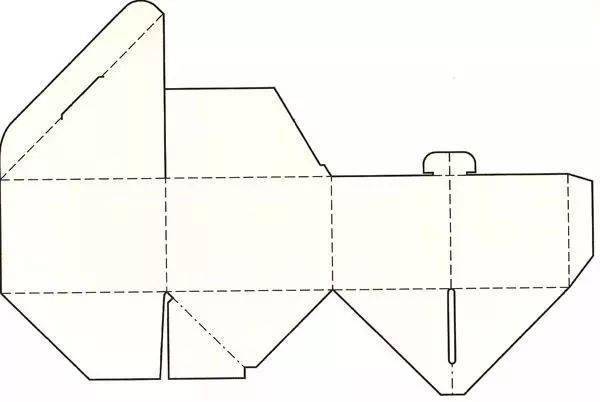

三角形自动锁底盒结构展开图

插锁式结构展开图

别扣式结构展开图

盘式包装结构设计

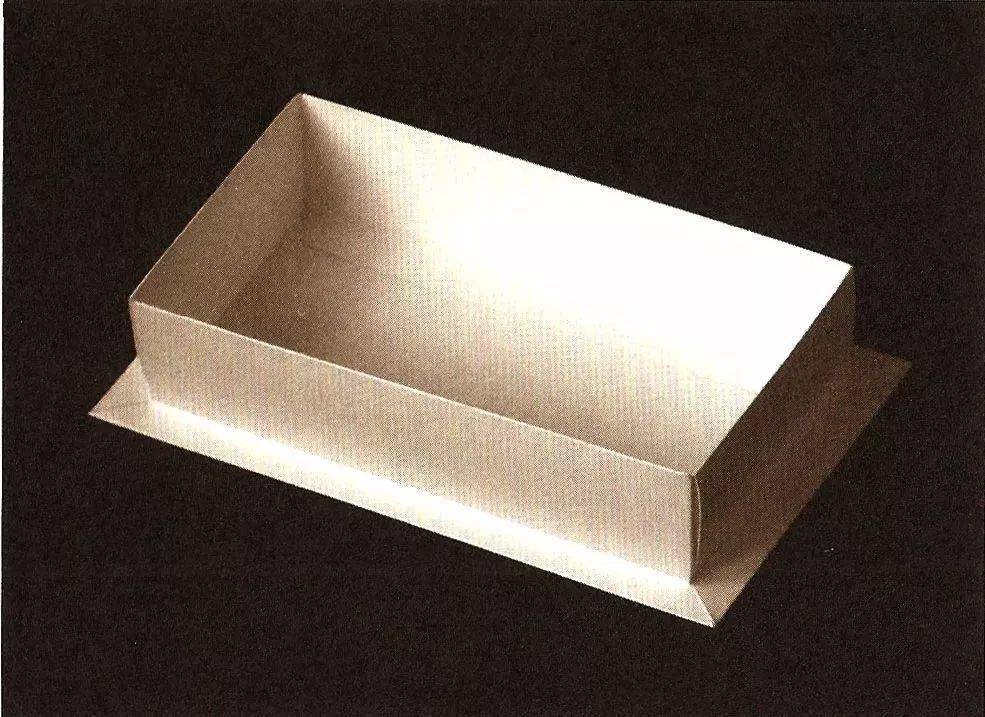

盘式包装盒结构是由纸板四周进行折叠咬合、插接或粘合而成型的纸盒结构，这种包装盒在盒底上通常没有什么变化，主要结构变化体现在盒体部分。盘式包装盒一般高度较小，开启后商品的展示面较大，这种纸盒包装结构多用于包装纺织品、服装、鞋帽、食品、礼品、工艺品等商品，其中以天地盖和飞机盒结构形式最为普遍。

盘式包装盒的主要成型方法

1. 别插组装：没有粘接和锁合，使用简便。

2. 锁合组装：通过锁合使结构更加牢固。

3. 预粘组装：通过局部的预粘，使组装更为简便。

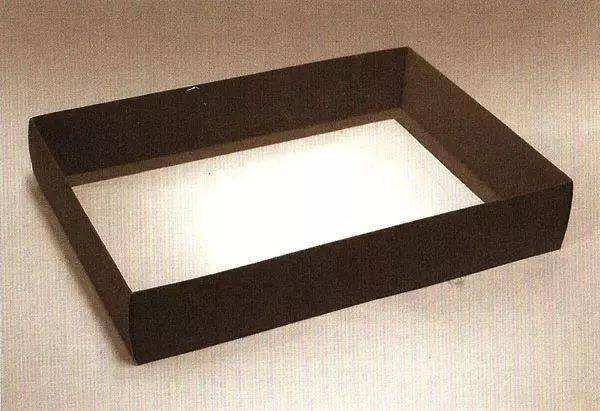

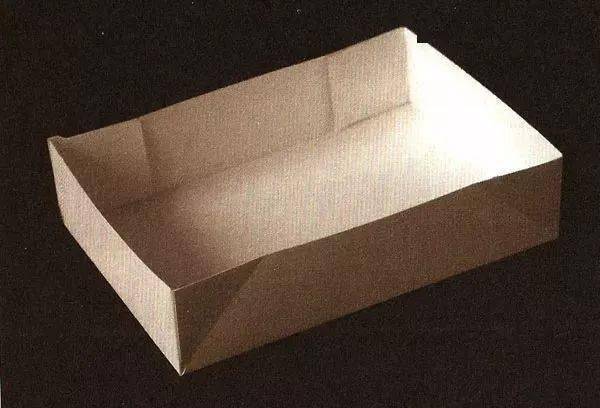

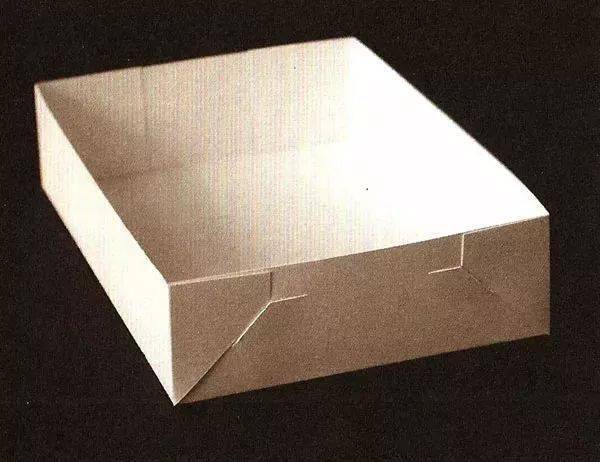

别插组装

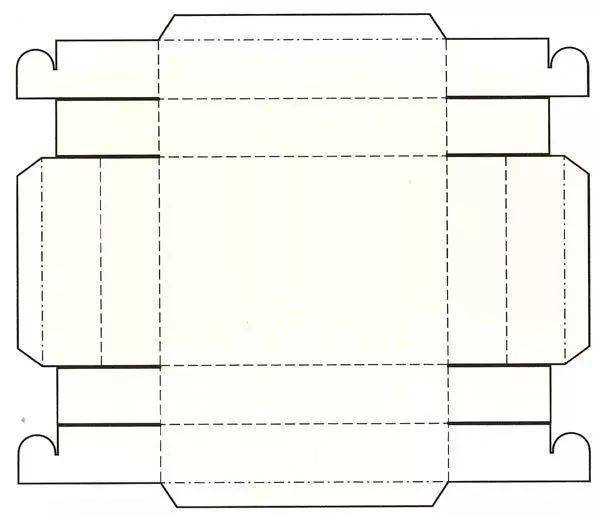

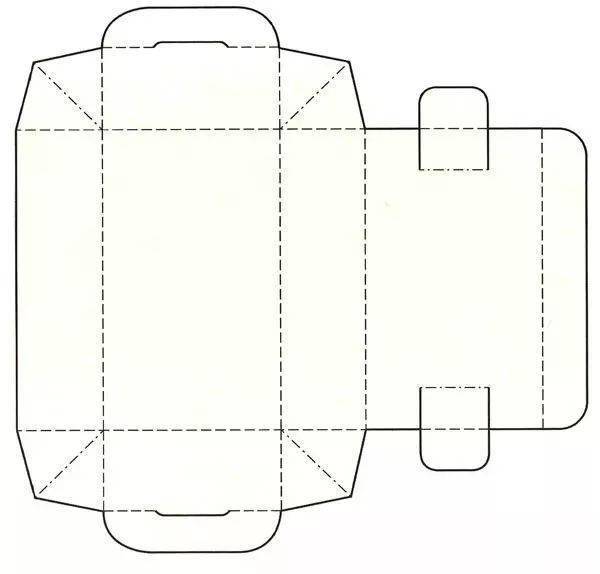

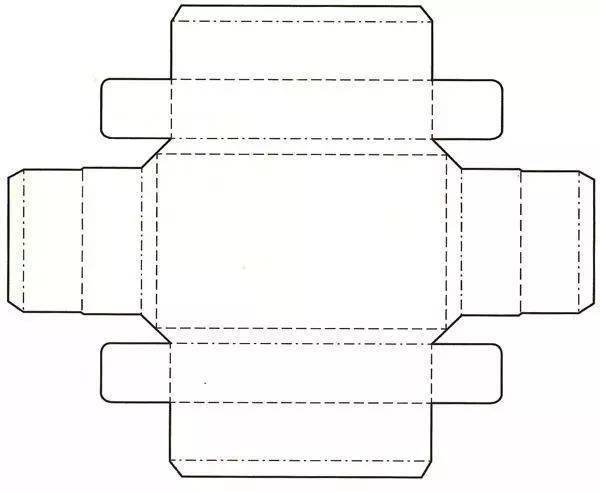

别插组装结构一展开图

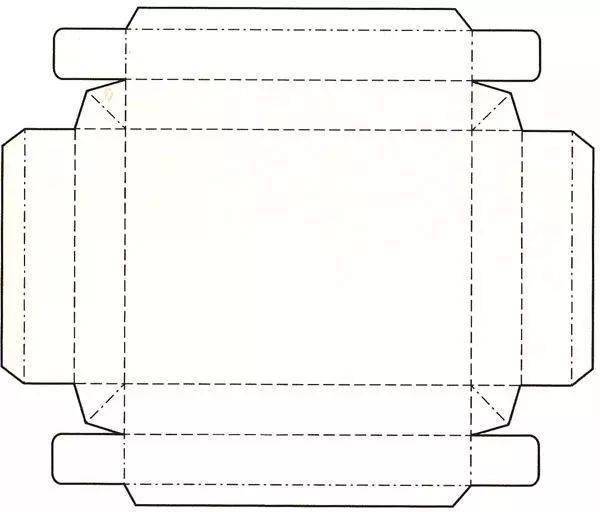

别插组装结构二展开图

别插组装结构三展开图

别插组装带盖式结构展开图

别插组装带底结构盒展开图

锁合组装

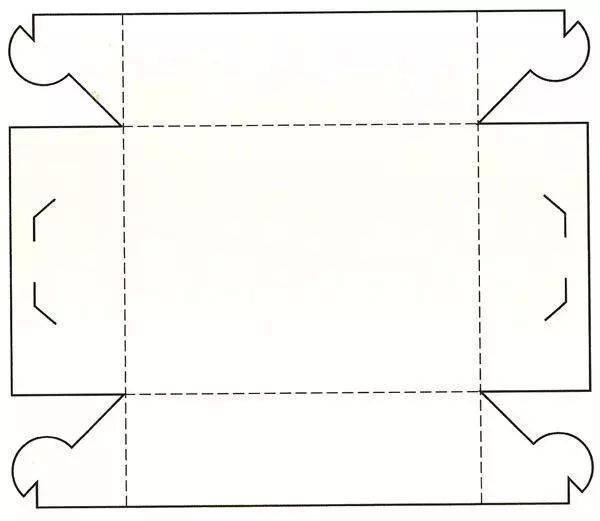

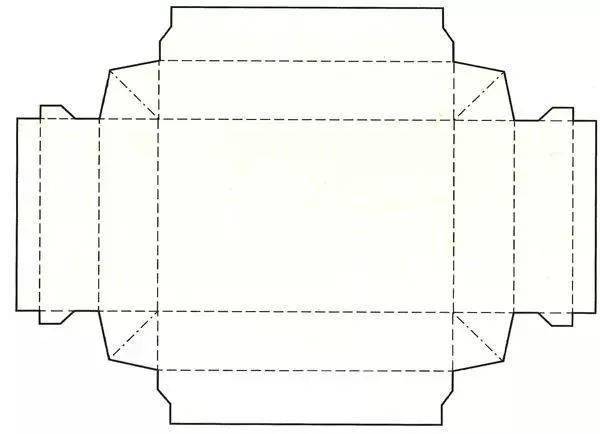

锁合组装结构展开图

预粘组装

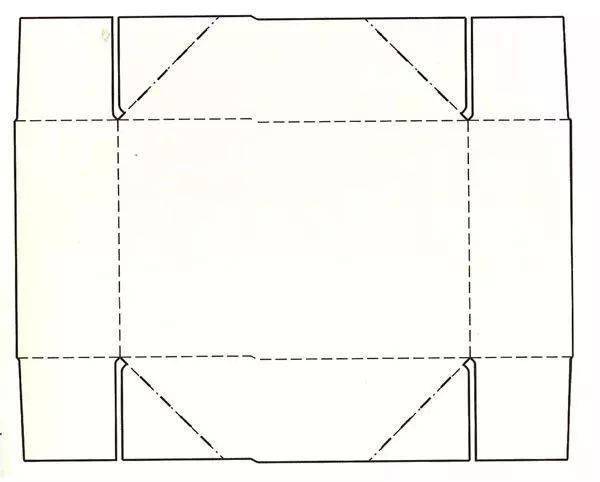

预粘组装结构展开图

盘式包装盒的主要结构

1. 罩盖式：盒体由两个独立盘型结构相互罩盖而组成，常见于服装、鞋帽等商品的包装。

2. 摇盖式：在盘式包装盒的基础上延长其中一边设计成摇盖，其结构特征较类似管式包装盒的摇盖。

3. 连续别插式：其别插方式较类似管式包装盒的连续摇翼窝进式。

4. 抽屉式：由盘式盒体和外套两个独立部分组成。

5. 书本式：开启方式类似于精装图书，摇盖通常没有插接咬合，而是通过附件来固定。

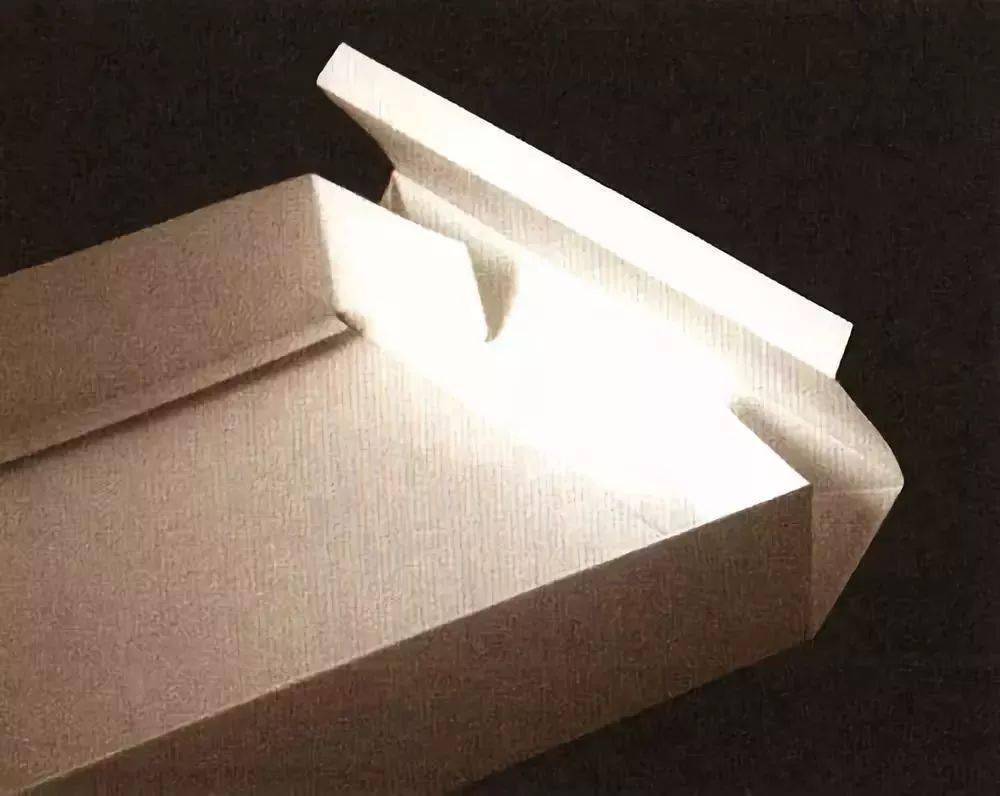

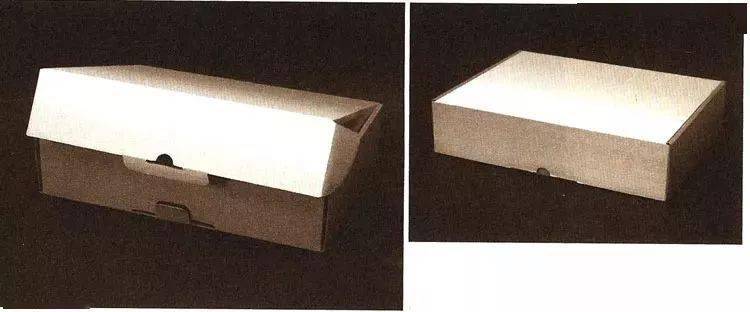

摇盖式

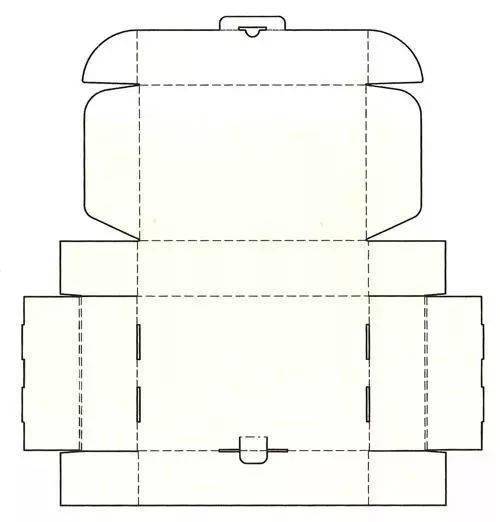

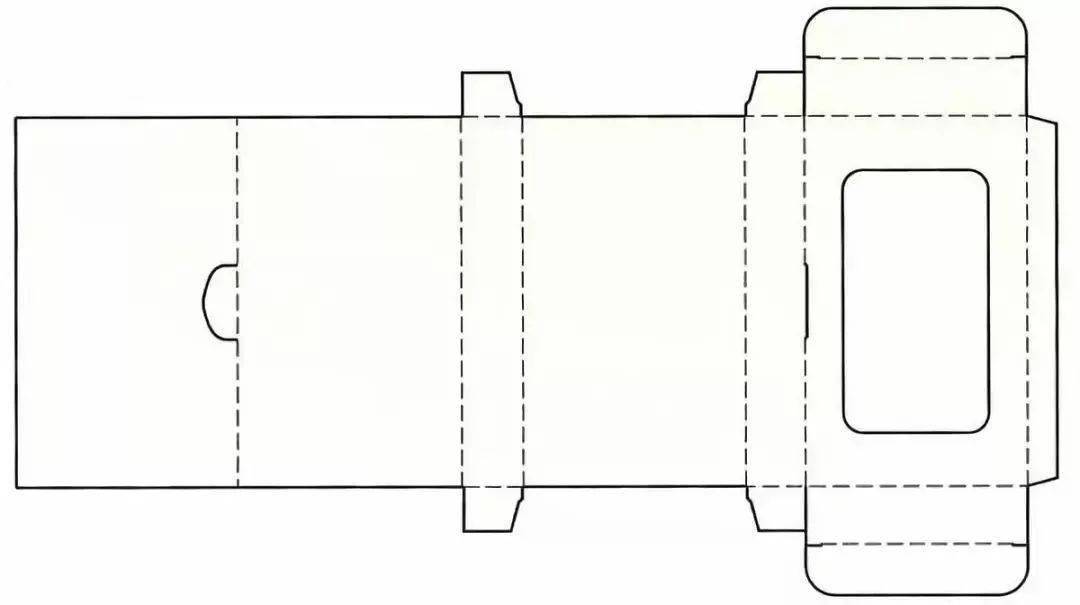

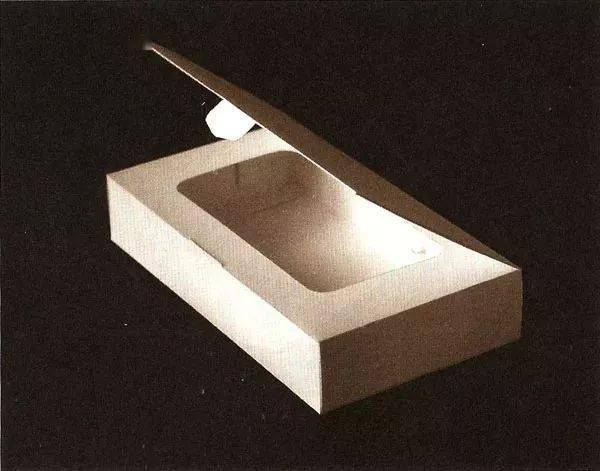

双保险插锁带盖式结构展开图

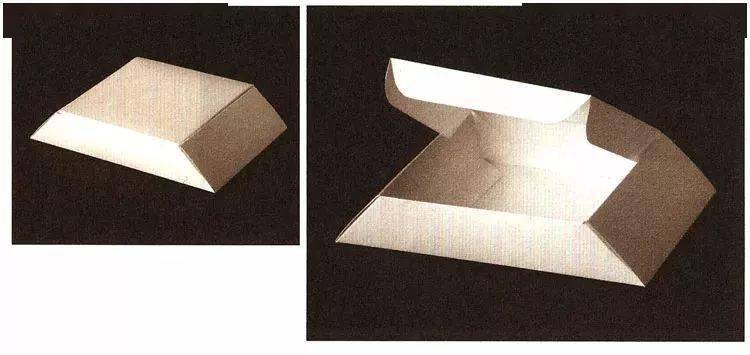

梯形带盖式结构展开图

书本式

书本式结构展开图

其他形式

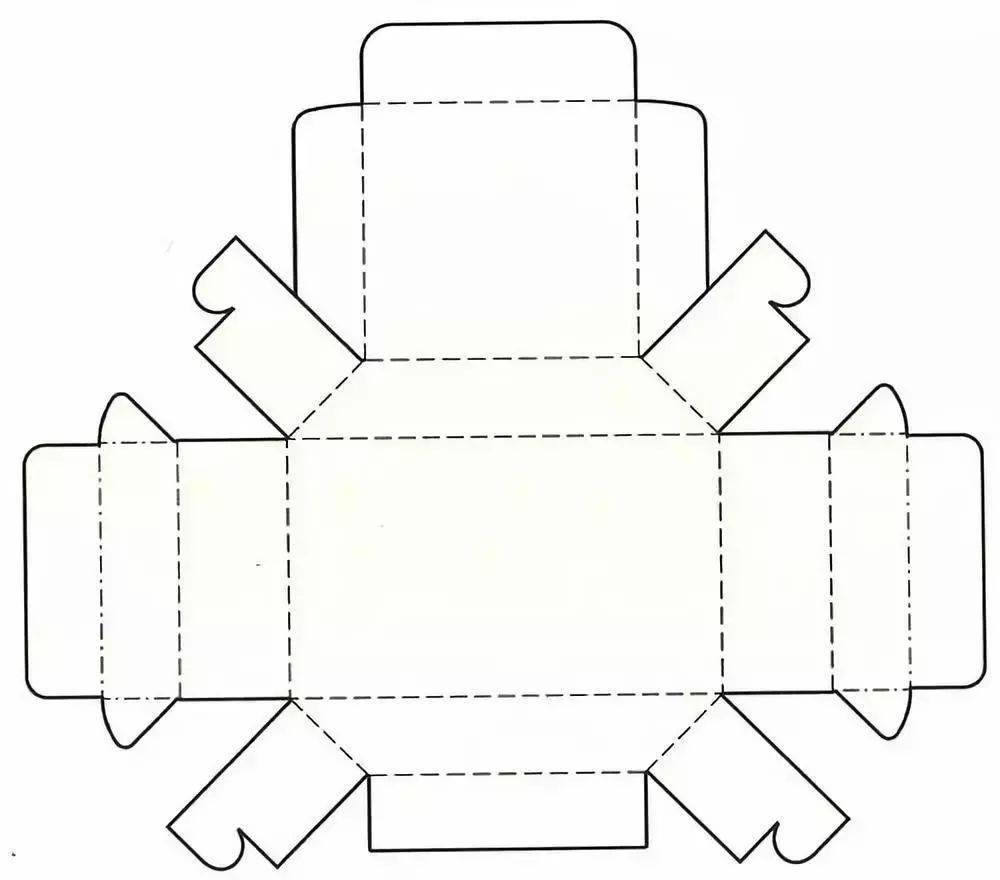

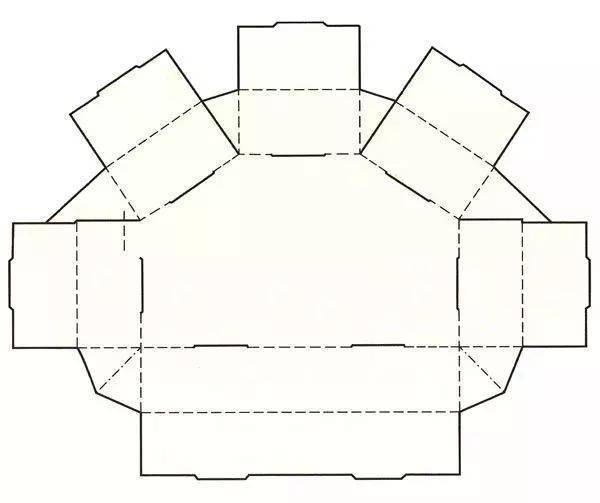

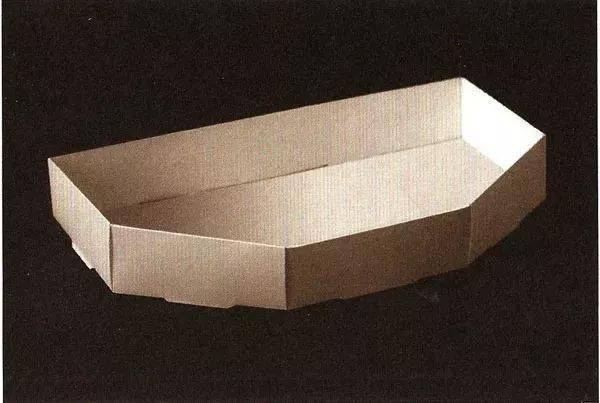

多边形盘式包装盒结构展开图

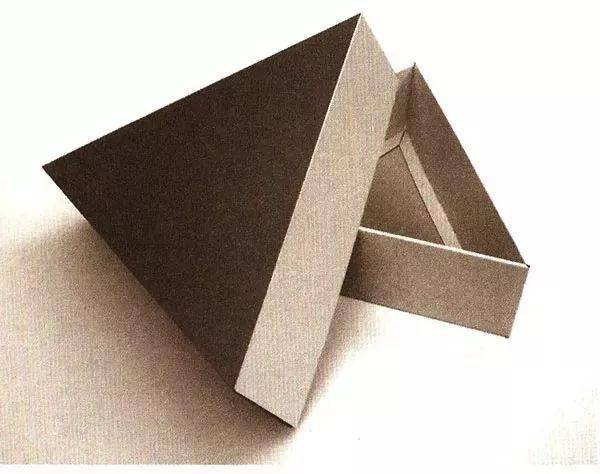

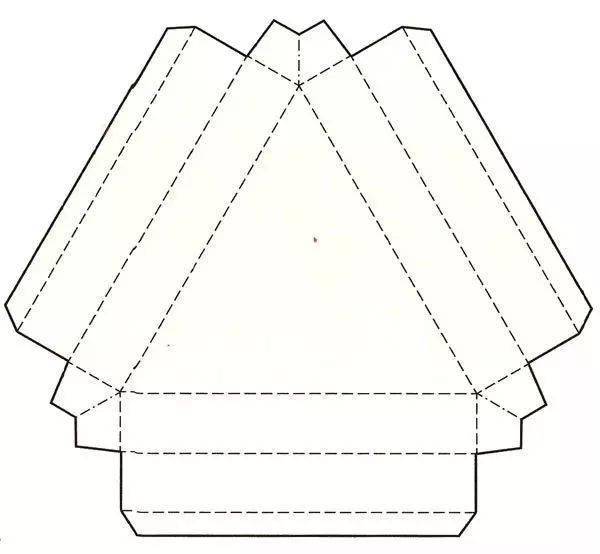

三角形盘式包装盒结构展开图

单纸盒包装盒的结构设计基本就是以上这些，由于包装行业的发展和设计的变化，未来还能演变出来更多的包装结构设计。
